概述：
回轉滾筒干燥機（Rotary Drum Dryer）是一種通過傾斜旋轉的圓筒，使?jié)裎锪吓c熱介質充分接觸，從而實現水分蒸發的連續式干燥設備，廣泛應用于化工、建材、食品、礦冶等行業。
應用：
1、化工、礦山、冶金等行業大顆粒，比重大物料干燥，如：礦石、高爐礦渣、煤、金屬粉末、磷肥、硫銨。
2、對有特殊要求的粉狀、顆粒狀物料的干燥，如：HP發泡劑、酒糟渣、輕質碳酸鈣、活性白土、磁粉、石墨、藥渣。
3、要求低溫干燥，且需大批量連續干燥的物料。
特點：
1、轉筒干燥器機械化程度高，生產能力較大。
2、流體通過筒體阻力小，功能消耗低。
3、對物料特性的適應性比較強。
4、操作穩定，操作費用較低，產品干燥的均勻性好。
工作原理：

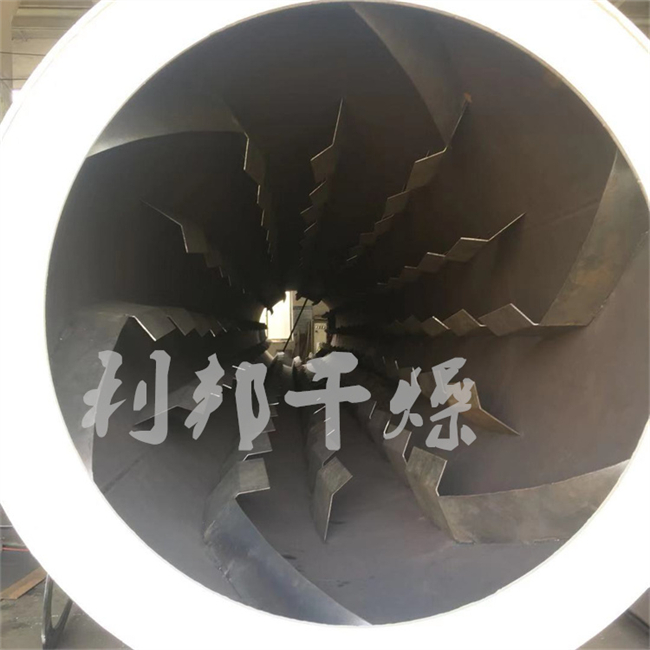

滾筒干燥機的轉筒是略帶傾斜并能回轉的圓筒體，濕物料從一端上部進入，干物料從另一端下部收集。熱風從進料端或出料端進入，從另一端上部排出。筒內裝有順向抄板，使物料在筒體回轉過程中不斷抄起又灑下，使其充分與熱氣流接觸，以提高干燥效率并使物料向前移動。干燥物料熱源一般為熱空氣、高溫?zé)煹罋狻⑺魵獾取?/span>
滾筒干燥機的工作過程為:需要干燥處理的料液由高位槽流人滾筒干燥器的受料槽內，由布膜裝置使物料薄薄地(膜狀)附在滾筒表面，滾筒內通有供熱介質，食品工業多采用蒸汽，壓力一般在0.2~6MPa，溫度在 120~150℃之間，物料在滾筒轉動中由簡壁傳熱使其濕分汽化，滾簡在一個轉動周期中完成布膜、汽化、脫水等過程，干燥后的物料由刮刀刮下，經螺旋輸送至成品貯存槽，后進行粉碎或直接包裝。在傳熱中蒸發出的水分，視其性質可通過密閉罩，引入到相應的處理裝置內進行捕集粉塵或排放。
注意事項：
干燥機處理能力大，燃料消耗少，干燥成本低。干燥機具有耐高溫的特點，能夠使用高溫?zé)犸L(fēng)對物料進行快速干燥?？蓴U展能力強，設計考慮了生產余量，即使產量小幅度增加，也無需更換設備。設備采用調心式拖輪結構，拖輪與滾圈的配合好，大大降低了磨損及動力消耗。專門設計的擋輪結構，大大降低了由于設備傾斜工作所帶來的水平推力?？惯^載能力強，筒體運行平穩，可靠性高。
滾筒干燥機水分蒸發能力一般為30-80kg/m3·h;隨熱風溫度的提高而提高，并隨物料的水分性質而變化。它比閃急干燥、噴霧干燥的蒸發強度高。熱效率一般在40%-70%。
技術規格：
| 型號 | 直接加熱順流式 | 直接加熱順流式 | 直接加熱逆流式 | 直接加熱逆流式 | 復合加熱 | 復合加熱 |
| 物料種類 | 礦石 | HP發泡劑 | 高爐礦渣 | 硫銨 | 磷肥 | 煤 |
| 處理量(kg/h) | 1000 | 466 | 15000 | 20000 | 12000 | 5000 |
| 出含水量(%) | 30 | 13 | 6 | 1.5 | 5 | 6.5 |
| 終含水量(%) | 15 | 0.3 | 1 | 0.1 | 0.1 | 0.1 |
| 平均粒徑 | 6.5 | 0.05 | 4.7 | 0.5-1.7 | 0.5 | 5 |
| 物料堆積重度(kg/m3) | 770 | 800 | 1890 | 1100 | 1500 | 750 |
| 熱風量(kg/h) | 3900 | 5400 | 10750 | 9800 | 6500 | 16000 |
| 入口氣體溫度(oC) | 600 | 165 | 500 | 180 | 650 | 570 |
| 物料出口溫度(oC) | 42 | 100 | 70 | 80 | 75 | |
| 加熱方式 | 煤氣 | 蒸氣式電加熱 | 重油 | 燃煤熱風爐 | 重油 | 重油 |
| 裝料系數 | 6.3 | 7 | 7.5 | 7.8 | 18 | |
| 轉速 | 4 | 4 | 3.5 | 3 | 4 | 2 |
| 傾斜度 | 0.04 | 0.005 | 0.03 | 0.05 | 0.05 | 0.043 |
| 抄板數目 | 12 | 24 | 12 | 22 | 內筒外面8 內筒外面16 | 6 12 |
| 干燥器直徑 | 2.0 | 1.5 | 2 | 2.3 | 外筒2 內筒0.84 | 外筒2.4 內筒0.95 |
| 干燥器長度 | 20 | 12 | 17 | 15 | 10 | 16 |
| 驅動功率 | 22 | 7.5 | 15 | 11 | 11 | 15 |
