設備特點:

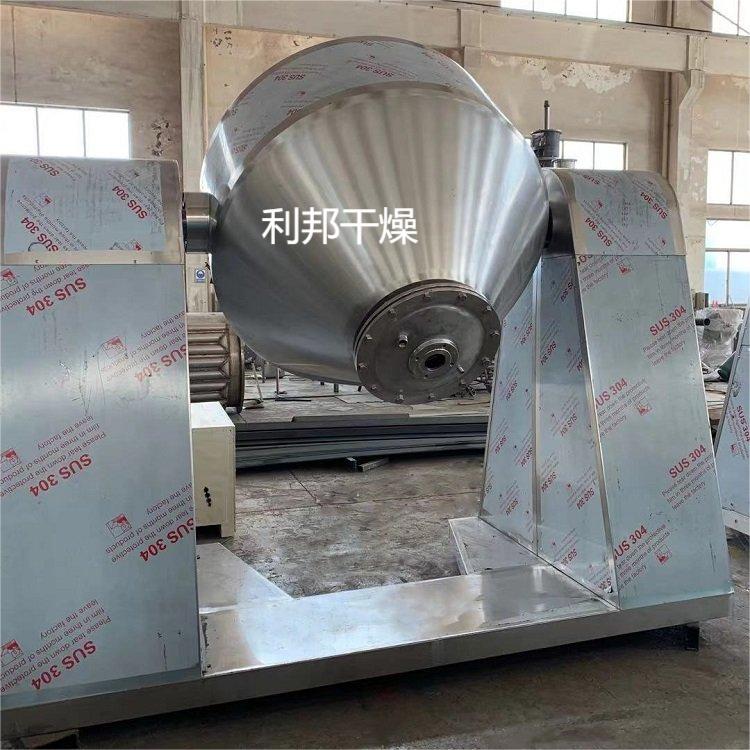

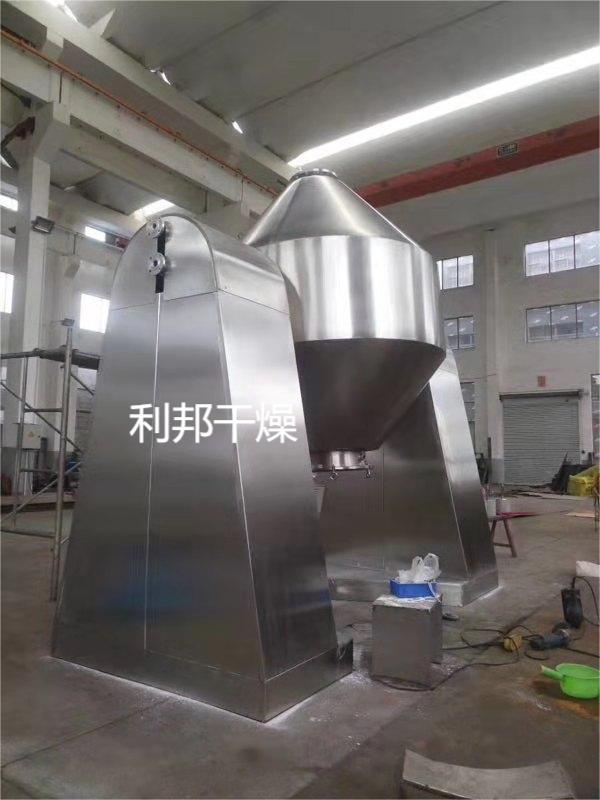

雙錐回轉真空干燥機為雙錐形的回轉罐體，罐內在真空狀態下，向夾套內通入蒸汽或熱水進行加熱，熱量通過罐體內壁與濕物料接觸，濕物料吸熱后蒸發的水汽，通過真空泵經真空排氣管被抽走。由于罐體內處于真空狀態，且罐體的回轉使物料不斷的上下內外翻動，故加快了物料的干燥速度，提高干燥效率，達到均勻干燥的目的。雙錐回轉真空干燥機系統主要由雙錐回轉真空干燥機、冷凝器、除塵器、真空抽氣系統、加熱系統、冷卻系統、電控系統等組成。
工作原理:
SZG系列雙錐回轉真空干燥機為雙錐形的回轉罐體，罐體在真空狀態下，向夾套內通入導熱油或熱水進行加熱，熱量通過罐體內壁與濕物料接觸。濕物料吸熱后蒸發的水汽或其他氣體，通過真空泵經真空排氣管被抽走。由于罐體內處于真空狀態，且罐體的回轉使物料不斷的上下，內外翻動，故加快了物料的干燥速度，提高干燥速率，達到均勻干燥的目的。
影響因素:
①被干燥物料的狀況(如物料形狀、大小尺寸、堆置方法)，物料本身的含濕量、密度、黏度等性能。另外，若采用提高物料的初溫、經真空過濾前處理、降低物料含濕量等方法，均能提高真空干燥速度。
②真空度越高，越利于水分在較低溫度下汽化，但真空度過高則不利于熱傳導，影響對物料的加熱效果。為提高物料干燥速度，應根據物料的特性綜合考慮真空度。通常，真空度應不低于10?Pa。
應用范圍:
本機適用于醫藥、食品、化工等行業的粉、粒狀物料的真空干燥和混合，尤其適用由下列要求的干燥：
1、不能接受高溫的熱敏性物料
2、需回收溶劑和有毒氣體的物料
3、容易氧化，有危險的物料
4、對結晶狀有要求的物料
5、要求殘留揮發物含量極低的物料
技術參數：
| 規格 名稱 | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
| 罐內容積 | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
| 裝料容積 (L) | ≤50 | ≤175 | ≤250 | ≤375 | ≤500 | ≤750 | ≤1000 | ≤1750 | ≤2250 | ≤2500 |
| 加熱面積 (m2) | 1.16 | 2 | 2.63 | 3.5 | 4.61 | 5.58 | 7.5 | 11.2 | 13.1 | 14.1 |
| 轉速 (rpm) | 4 - 6 | |||||||||
| 電機功率 (kw) | 0.75 | 1.1 | 1.5 | 2 | 3 | 3 | 4 | 5.5 | 7.5 | 11 |
| 占地面積長×寬 | 2160×800 | 2260×800 | 2350×800 | 2560×1000 | 2860×1300 | 3060×1300 | 3260×1400 | 3760×1800 | 3960×2000 | 4400×2500 |
| 回轉高度 | 1750 | 2100 | 2250 | 2490 | 2800 | 2940 | 2990 | 3490 | 4100 | 4200 |
罐內設計壓 (MPa) | -0.1-0.15 | |||||||||
| 夾套設計壓力 (MPa) | ≤0.3 | |||||||||
| 工作溫度 (oC) | 罐內≤85 夾套≤140 | |||||||||
| 用冷凝器時，真空泵, | 2X-15A | 2X-15A | 2X-30A | 2X-30A | 2X-70A | JZJX300-8 | JZJX300-4 | JZJX600-8 | JZJX600-4 | JZJX300-4 |
| 型號，功率 | 2KW | 2KW | 3KW | 3KW | 505KW | 7KW | 9.5KW | 11KW | 20.5KW | 22KW |
| 不用冷凝器時，真空泵 , | SK-0.4 | SK-0.8 | SK-0.8 | SK-2.7B | SK-2.7B | SK-3 | SK-6 | SK-6 | SK-9 | SK-10 |
| 型號，功率 | 1.5KW | 2.2KW | 2.2KW | 4KW | 4KW | 5.5KW | 11KW | 11KW | 15KW | 18.5KW |
| 重量 | 800 | 1100 | 1200 | 1500 | 2800 | 3300 | 3600 | 6400 | 7500 | 8600 |
注：對干燥前后容積變化很大的物料，其裝料系數可適當加大或縮小。
